تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CHAOXIN
شروط الدفع والشحن
شروط الدفع: T/T
المواد: |
نحاس |
الدرجة: |
النحاس- ETP |
كلمة رئيسية: |
سلك سلسال النحاس |
السمة: |
المقاومة القوية للتعب |
نوع الموصل: |
تقطعت |
المعيار: |
DIN48201 |
المواد: |
نحاس |
الدرجة: |
النحاس- ETP |
كلمة رئيسية: |
سلك سلسال النحاس |
السمة: |
المقاومة القوية للتعب |
نوع الموصل: |
تقطعت |
المعيار: |
DIN48201 |

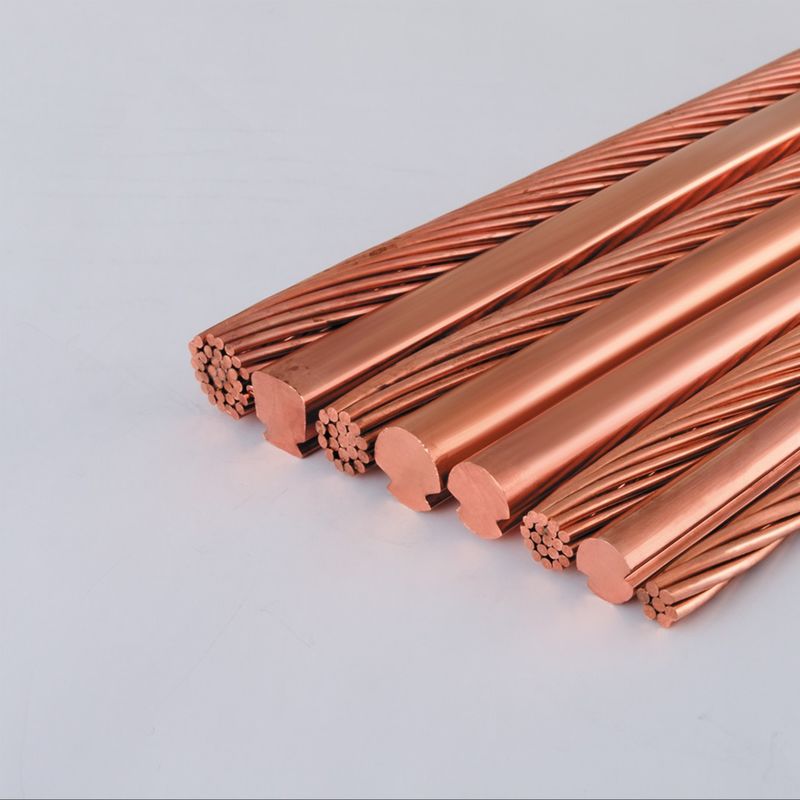

أسلاك السلك الكهربائي للسكك الحديدية الكهربائية
كابل الحامل النحاسي هو موصل مهم للموصلات الجوية المستخدمة في نظام النقل والتوزيع في خطوط شبكة الاتصال للسكك الحديدية الكهربائية.افتراض الدور المزدوج لنقل القوة وتعليق خطوط الهبوط للقاطرة. وهو مصنوع في المقام الأول من النحاس ، وهو معدن موصل للغاية يشتهر بخصائصه الكهربائية والحرارية الممتازة. السلك الموصل هو شكل السلك عندما يتم تعليقه بين دعمين ،تشكل منحنى يشبه قوسًا كرافوليًا.
يتم تصميم الأسلاك الموصلة من النحاس لنقل التيارات الكبيرة على مسافات طويلة مع خسارة طاقة ضئيلة.يستخدم عادة في خطوط نقل عالية الجهد لنقل الكهرباء من محطات توليد الكهرباء إلى المحطات الفرعية وشبكات التوزيععادة ما يتم دعم الموصل بواسطة أبراج أو أعمدة، وشكلها التضخم يسمح بالتوزيع الميكانيكي على طوله.
المزايا:الاستقبال الكهربائي العالي، المقاومة القوية للتعب، المقاومة للتآكل والمقاومة للاستمرارية، المقاومة الجيدة للكش، مضادة للنزلق، المرونة، ليس من السهل كسر، الرخوة، الاستقرار الجيد،انقباض مطول، صلابة جيدة، ثني جيد.
من المهم أن نلاحظ أن عملية تصنيع أسلاك السلاسل النحاسية قد تكون خاضعة لمعايير ومعايير صناعية محددةلأنها مكونات حاسمة لأنظمة السكك الحديدية الكهربائيةقد تختلف العملية أيضاً بناءً على المتطلبات المحددة وبارامترات التصميم للبنية التحتية للسكك الحديدية.
مواصفات أسلاك الاتصال النحاسية:
| أسلاك نحاسية ذات خيوط E-CU | ||||||||||
| الاسمية الصليب القسم |
المقطع العرضي المحسوب | عدد أسلاك |
قطرها | قوة سحب الأسلاك |
المقاومة (20°C) Ωmm2/m |
التوصيل الكهربائي (20 درجة مئوية) ٪ IACS |
الوزن | الحسابات حمولة الكسر |
||
| أسلاك | قائد | قبل/MPa | بعد/MPa | |||||||
| E-CU 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 90 | 4.02 |
| E-CU 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 143 | 6.37 |
| E-CU 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 218 | 9.72 |
| E-CU 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 310 | 13.77 |
| E-CU 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 446 | 19.84 |
| E-CU 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 437 | 19.38 |
| E-CU 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 596 | 26.38 |
| E-CU 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 845 | 37.39 |
| E-CU 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1060 | 48.9 |
| E-CU 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1337 | 58.98 |
| E-CU 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1649 | 72.81 |
| أسلاك متقطعة من سبيكة النحاس والمغنيسيوم BZII | ||||||||||
| الاسمية الصليب القسم |
المقطع العرضي المحسوب | عدد أسلاك |
قطرها | قوة سحب الأسلاك |
المقاومة (20°C) Ωmm2/m |
التوصيل الكهربائي (20 درجة مئوية) ٪ IACS |
الوزن | الحسابات حمولة الكسر |
||
| أسلاك | قائد | قبل/MPa | بعد/MPa | |||||||
| BZII 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 90 | 5.88 |
| BZII 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 143 | 9.33 |
| BZII 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 218 | 14.24 |
| BZII 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 310 | 20.17 |
| BZII 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥608 | ≥ 589 | ≤0.02778 | ≥ 62 | 446 | 28.58 |
| BZII 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 437 | 28.39 |
| BZII 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 596 | 38.64 |
| BZII 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 845 | 54.76 |
| BZII 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1060 | 67.57 |
| BZII 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1337 | 86.37 |
| BZII 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1649 | 106.63 |
تأسست شركة جيانغين للسبائك الكهربائية، المحدودة، المعروفة سابقا باسم Jiangyin Electric Alloy Factory في 12 يونيو 1985. وهي تعمل بشكل رئيسي في مجال البحث والتطوير والإنتاج،وبيع المنتجات الداعمة للسكك الحديدية عالية السرعةإن منتجاتها الرئيسية هي منتجات معالجة عميقة للسبائك النحاسية ، بما في ذلك أسلاك الاتصال السكك الحديدية ، والكابلات الحاملة للسكك الحديدية ، والعوارض الحافلة للسبائك النحاسية ، ومكونات النحاس الأخرى.
منذ تأسيسها، التزمت الشركة بتزويد العملاء بمنتجات وخدمات عالية الجودة من سبائك النحاس مع أنظمة إدارة متقدمة،قدرات قوية للبحث والتطوير، جودة ممتازة للمنتج، وخدمات شاملة.
وقد تعاونت بالتعاقب مع مكاتب السكك الحديدية التابعة لوزارة السكك الحديدية، مثل شنغهاي وغوينغتشو وبكين وشنغتشو وتشنغدو ومكاتب السكك الحديدية الأخرى.مؤسسات إنتاج المحركات والمحركات التابعة لوزارة السكك الحديدية، مثل CRRC والشركات الوطنية لإنتاج المحركات والأجهزة الكهربائية، وكذلك الشركات المحلية والدولية المعروفة مثل Xiangtan Electric، Dongfang Electric،"شنايدر إلكتريك"، سيمنز، ABB، جنرال إلكتريك، الخ،أنشأت علاقات تعاونية استراتيجية وأصبحت مورداً مرخصاً للأسلاك المتقطعة والأسلاك اللاصقة للنحاس والسبائك النحاسية لمكتب الغازات الكهربائية لمجموعة السكك الحديدية الصينية.
نحن نقدم الدعم التقني والخدمات للأسلاك اللاصقة النحاسية، بما في ذلك:
