تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CHAOXIN
شروط الدفع والشحن
شروط الدفع: T/T
المواد: |
نحاس |
نوع الحزمة: |
في الطبول أو الشرط الخاص بك |
كلمة رئيسية: |
سلك سلسال النحاس |
السمة: |
التوصيل الكهربائي |
التطوير التنظيمي: |
المعايير أو متطلبات العملاء |
المعيار: |
DIN48201 |
المواد: |
نحاس |
نوع الحزمة: |
في الطبول أو الشرط الخاص بك |
كلمة رئيسية: |
سلك سلسال النحاس |
السمة: |
التوصيل الكهربائي |
التطوير التنظيمي: |
المعايير أو متطلبات العملاء |
المعيار: |
DIN48201 |

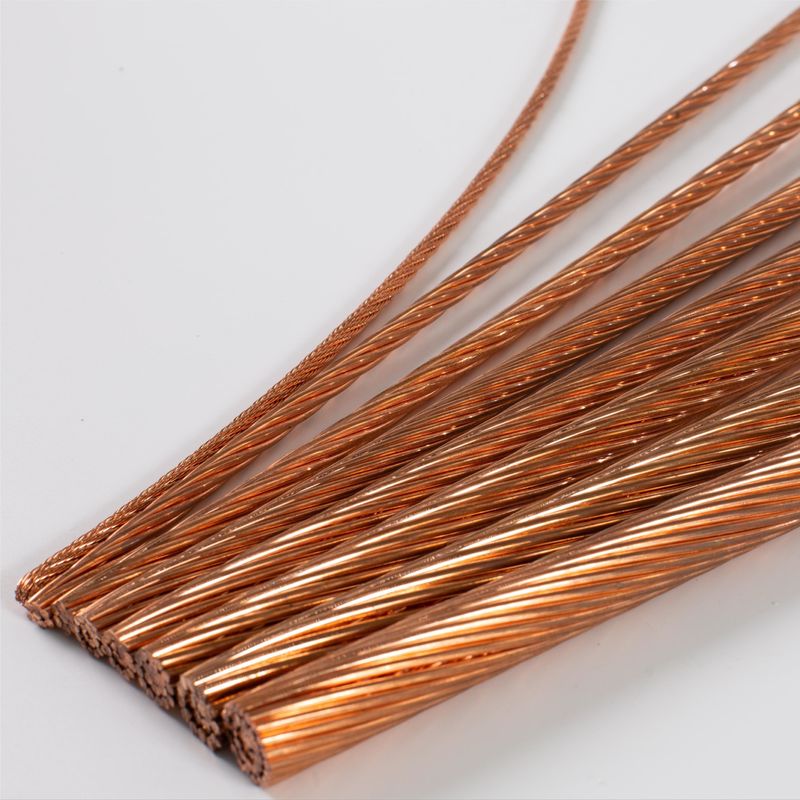

السلك الحديدي النحاسي الرقائق الناعمة
سلك الكاتينري النحاسي هو نوع من الموصلات العلوية المستخدمة في أنظمة نقل وتوزيع الطاقة. وهي مصنوعة في المقام الأول من النحاس ،المعدن الموصل للغاية المعروف بخصائصه الكهربائية والحرارية الممتازةالموصل هو شكل سلك معلق بين دعمين ، وتشكيل منحنى يشبه قوسًا parabolic.
المزايا الرئيسية لاستخدام النحاس للأسلاك المتماسكة هي التوصيل الكهربائي العالي ومقاومته للتآكل.يمتلك النحاس واحدة من أعلى قدرات التوصيل الكهربائي بين المعادن المستخدمة عادة، مما يسمح لنقل الكهرباء بكفاءة. بالإضافة إلى ذلك، النحاس مقاوم للتأكسدة ولها قوة ميكانيكية جيدة،مما يجعلها مناسبة للتطبيقات الخارجية وضمان طول عمر الأسلاك.
يتم تصميم الأسلاك النحاسية لتحمل التيارات الكهربائية العالية على مسافات طويلة مع خسائر طاقة ضئيلة.غالبًا ما يستخدم في خطوط الكهرباء عالية الجهد التي تنقل الكهرباء من محطات الطاقة إلى المحطات الفرعية وشبكات التوزيعيتم دعم السلك عادةً بواسطة أبراج أو أعمدة ، وشكل السلك يسمح له بتوزيع التوتر الميكانيكي بالتساوي على طوله.
التطبيق
من المهم أن نلاحظ أن عملية تصنيع أسلاك السلاسل النحاسية قد تكون خاضعة لمعايير ومعايير صناعية محددةلأنها مكونات حاسمة لأنظمة السكك الحديدية الكهربائيةقد تختلف العملية أيضاً بناءً على المتطلبات المحددة وبارامترات التصميم للبنية التحتية للسكك الحديدية.
مواصفات أسلاك الاتصال النحاسية:
| أسلاك نحاسية ذات خيوط E-CU | ||||||||||
| الاسمية الصليب القسم |
المقطع العرضي المحسوب | عدد أسلاك |
قطرها | قوة سحب الأسلاك |
المقاومة (20°C) Ωmm2/m |
التوصيل الكهربائي (20 درجة مئوية) ٪ IACS |
الوزن | الحسابات حمولة الكسر |
||
| أسلاك | قائد | قبل/MPa | بعد/MPa | |||||||
| E-CU 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 90 | 4.02 |
| E-CU 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 143 | 6.37 |
| E-CU 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 218 | 9.72 |
| E-CU 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 310 | 13.77 |
| E-CU 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 446 | 19.84 |
| E-CU 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 437 | 19.38 |
| E-CU 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 596 | 26.38 |
| E-CU 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 845 | 37.39 |
| E-CU 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1060 | 48.9 |
| E-CU 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1337 | 58.98 |
| E-CU 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1649 | 72.81 |
| أسلاك متقطعة من سبيكة النحاس والمغنيسيوم BZII | ||||||||||
| الاسمية الصليب القسم |
المقطع العرضي المحسوب | عدد أسلاك |
قطرها | قوة سحب الأسلاك |
المقاومة (20°C) Ωmm2/m |
التوصيل الكهربائي (20 درجة مئوية) ٪ IACS |
الوزن | الحسابات حمولة الكسر |
||
| أسلاك | قائد | قبل/MPa | بعد/MPa | |||||||
| BZII 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 90 | 5.88 |
| BZII 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 143 | 9.33 |
| BZII 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 218 | 14.24 |
| BZII 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 310 | 20.17 |
| BZII 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥608 | ≥ 589 | ≤0.02778 | ≥ 62 | 446 | 28.58 |
| BZII 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 437 | 28.39 |
| BZII 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 596 | 38.64 |
| BZII 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 845 | 54.76 |
| BZII 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1060 | 67.57 |
| BZII 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1337 | 86.37 |
| BZII 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1649 | 106.63 |
تأسست شركة جيانغين للسبائك الكهربائية، المحدودة، المعروفة سابقا باسم Jiangyin Electric Alloy Factory في 12 يونيو 1985. وهي تعمل بشكل رئيسي في مجال البحث والتطوير والإنتاج،وبيع المنتجات الداعمة للسكك الحديدية عالية السرعةإن منتجاتها الرئيسية هي منتجات معالجة عميقة للسبائك النحاسية ، بما في ذلك أسلاك الاتصال السكك الحديدية ، والكابلات الحاملة للسكك الحديدية ، والعوارض الحافلة للسبائك النحاسية ، ومكونات النحاس الأخرى.
منذ تأسيسها، التزمت الشركة بتزويد العملاء بمنتجات وخدمات عالية الجودة من سبائك النحاس مع أنظمة إدارة متقدمة،قدرات قوية للبحث والتطوير، جودة ممتازة للمنتج، وخدمات شاملة.
وقد تعاونت بالتعاقب مع مكاتب السكك الحديدية التابعة لوزارة السكك الحديدية، مثل شنغهاي وغوينغتشو وبكين وشنغتشو وتشنغدو ومكاتب السكك الحديدية الأخرى.مؤسسات إنتاج المحركات والمحركات التابعة لوزارة السكك الحديدية، مثل CRRC والشركات الوطنية لإنتاج المحركات والأجهزة الكهربائية، وكذلك الشركات المحلية والدولية المعروفة مثل Xiangtan Electric، Dongfang Electric،"شنايدر إلكتريك"، سيمنز، ABB، جنرال إلكتريك، الخ،أنشأت علاقات تعاونية استراتيجية وأصبحت مورداً مرخصاً للأسلاك المتقطعة والأسلاك اللاصقة للنحاس والسبائك النحاسية لمكتب الغازات الكهربائية لمجموعة السكك الحديدية الصينية.
نحن نقدم الدعم التقني والخدمات للأسلاك اللاصقة النحاسية، بما في ذلك:
التعبئة والشحن:
